Aluminijasto tiskano vezje z izolirano luknjo
Aluminijasta plošča z izolirano luknjo Ker je kovinsko jedro iz aluminija prevodnik, komponent DIP ni mogoče pritrditi. Tehnologija izoliranih lukenj je rešitev za to težavo – postopek izdelave PCB s kovinskim jedrom.
Pošlji povpraševanje
Opis izdelka
Aluminijasto tiskano vezje z izolirano luknjo
Aluminijasto tiskano vezje z izolirano luknjo
Aluminijasta plošča z izolirano luknjo Ker je kovinsko jedro iz aluminija prevodnik, komponent DIP ni mogoče pritrditi. Tehnologija izoliranih lukenj je rešitev za to težavo – postopek izdelave PCB s kovinskim jedrom.
Aluminijast PCB material z izolirano luknjo je izdelan iz aluminijaste plošče (5052) + dielektrične plasti + bakrene plasti. Aluminijev PCB z izoliranimi luknjami se razlikuje od enostranskega aluminijastega PCB substrata po tem, da je aluminij predhodno izvrtan, luknja je napolnjena z epoksi smolo, dielektrična plast in bakrena plast pa sta na njej laminirani. V glavnem je priročno, da komponente DIP prehajajo skozi režo v aluminiju, da ohranijo električno izolacijo. Aluminijasto jedro lahko omogoča električne povezave in izolirane skozi luknje, ki se imenujejo izolirana luknja iz aluminijastega tiskanega vezja.
Aluminijast PCB material z izolirano luknjo je izdelan iz aluminijaste plošče (5052) + dielektrične plasti + bakrene plasti. Aluminijev PCB z izoliranimi luknjami se razlikuje od enostranskega aluminijastega PCB substrata po tem, da je aluminij predhodno izvrtan, luknja je napolnjena z epoksi smolo, dielektrična plast in bakrena plast pa sta na njej laminirani. V glavnem je priročno, da komponente DIP prehajajo skozi režo v aluminiju, da ohranijo električno izolacijo. Aluminijasto jedro lahko omogoča električne povezave in izolirane skozi luknje, ki se imenujejo izolirana luknja iz aluminijastega tiskanega vezja.
Struktura aluminijastega PCB z izolirano luknjo je prikazana na spodnji sliki:

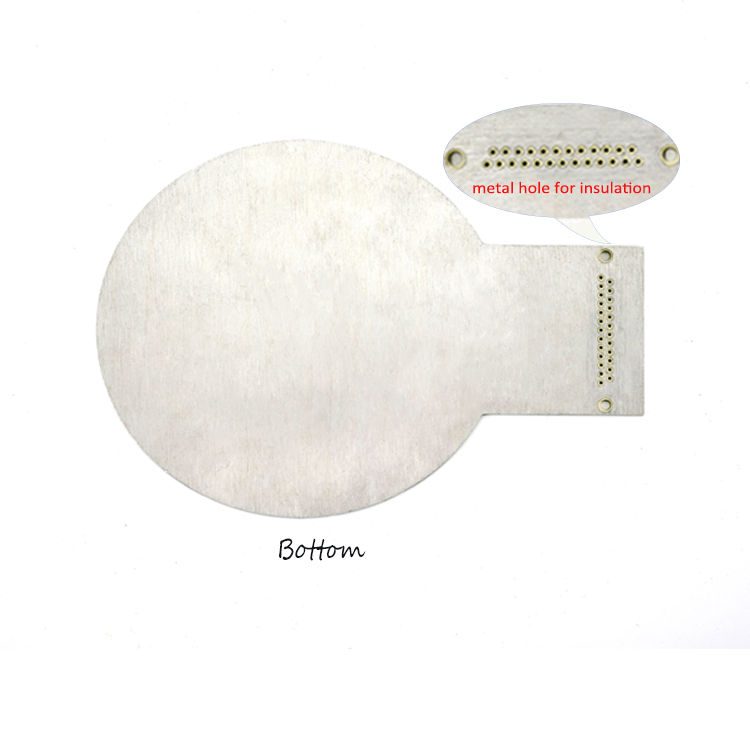

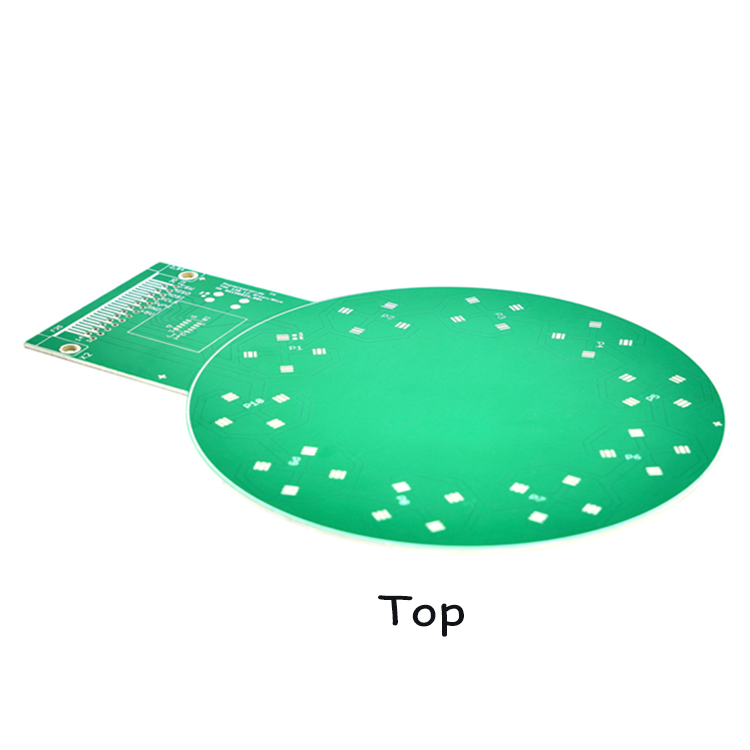

Shematski diagram sprednje in zadnje strani izdelka iz aluminijastega tiskanega vezja z izolirano luknjoï¼
Izolacijske luknje Aluminijasti PCB izdelki in proizvodni proces Navodila za izdelavo
| Substrat | Aluminij (5052) |
| Število plasti | 1L |
| Debelina (mm) | 0,8 MM ~ 5,0 MM (±10 %) |
| Toplotna prevodnost (dielektrična plast) | 0,8/1,5/ 2,0/3,0 W/mK |
| Debelina bakrene folije (um) | 35/70/105/140um |
| Barva spajkalne maske | bela/črna/mat črna/rdeča/zelena/modra/mat zelena |
| Barva lika | bela/črna/oranžna/rdeča/modra |
| Metode oblikovanja | CNC gongi, CNC V-rezanje, oblikovanje kalupov, lasersko rezanje in rezkanje |
| Inšpekcijski test | AOI; visokohitrostna leteča sonda; E-test; Test napetosti |
| Postopek površinske obdelave | BREZ SVINCA DNIG OSP |
| Čas dostave | 4-5 dni. |
Priložnosti uporabe aluminijastih tiskanih plošč z izoliranimi luknjami:
Avtomobilske LED luči, medicinska oprema, mehanska oprema, DIP embalaža.
Prednosti aluminijastih Pcb izdelkov z izolirano luknjo:
Dolga življenjska doba, učinkovito odvajanje toplote, stabilen, širok obseg uporabe.
pogosta vprašanja
Q1. Ali ste proizvajalec? Ali imate tovarno?
Odgovor: Smo profesionalni proizvajalec tiskanih vezij že več kot 12 let. Imamo tovarne in si lahko ogledate slike naših tovarn.
Q2. Ali lahko dobim vzorce PCB brezplačno? Ali je možno poslati brezplačno?
Odgovor: Da, po pogovoru in potrditvi vseh podrobnosti vam lahko damo brezplačne vzorce PCB. Vendar ne nudimo brezplačne dostave, če kupite veliko izdelkov, vam bomo dali nekaj popustov.
Q3. Ali delate OEM?
Odgovor: Da. Smo proizvajalec tiskanih vezij. Imamo tovarne in namensko opremo za avtomatizacijo za celoten proces tiskanih vezij, ki so natančno pregledane in poslane.
Q4. Kako ravnati s problemom kakovosti prejetega tiskanega vezja?
Odgovor: Preden je urejena proizvodnja PCB, bo naš projekt zagotovil proizvodne materiale in EQ stranki v potrditev v skladu z gerberjem stranke, pošiljka pa bo 100-odstotno natančno testirana. Če pride do težave s kakovostjo, bomo material brezplačno dopolnili stranki.
Odgovor: Smo profesionalni proizvajalec tiskanih vezij že več kot 12 let. Imamo tovarne in si lahko ogledate slike naših tovarn.
Q2. Ali lahko dobim vzorce PCB brezplačno? Ali je možno poslati brezplačno?
Odgovor: Da, po pogovoru in potrditvi vseh podrobnosti vam lahko damo brezplačne vzorce PCB. Vendar ne nudimo brezplačne dostave, če kupite veliko izdelkov, vam bomo dali nekaj popustov.
Q3. Ali delate OEM?
Odgovor: Da. Smo proizvajalec tiskanih vezij. Imamo tovarne in namensko opremo za avtomatizacijo za celoten proces tiskanih vezij, ki so natančno pregledane in poslane.
Q4. Kako ravnati s problemom kakovosti prejetega tiskanega vezja?
Odgovor: Preden je urejena proizvodnja PCB, bo naš projekt zagotovil proizvodne materiale in EQ stranki v potrditev v skladu z gerberjem stranke, pošiljka pa bo 100-odstotno natančno testirana. Če pride do težave s kakovostjo, bomo material brezplačno dopolnili stranki.
