PCB bakrene podlage

PCB bakrene podlage

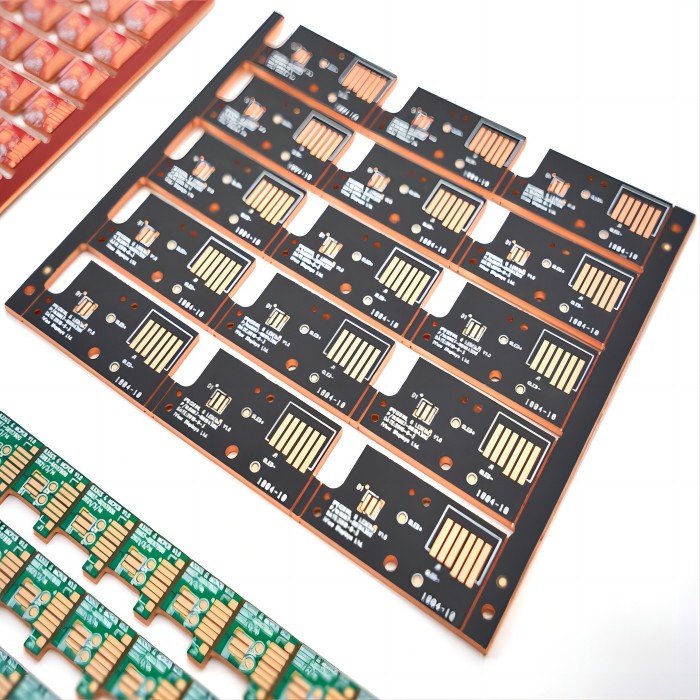

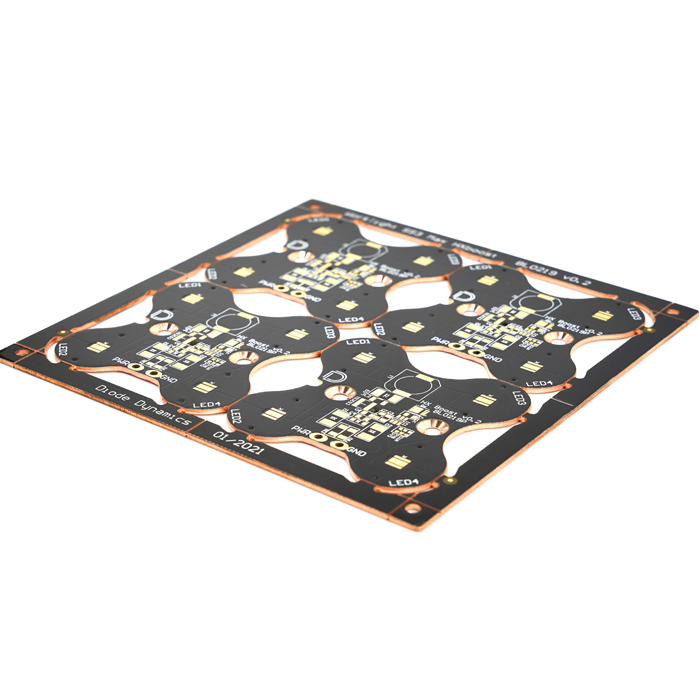

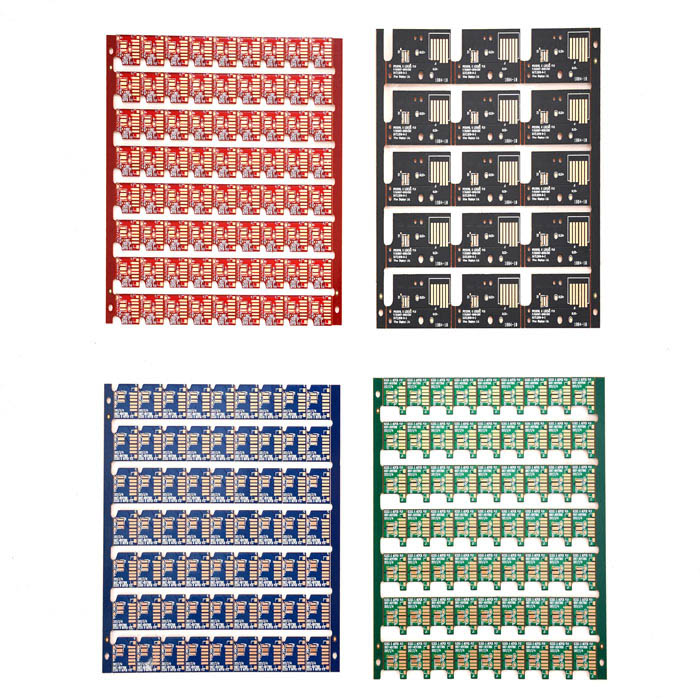

Predstavitev izdelka bakrenega substrata PCB:
Kot pove že ime, je tiskano vezje z bakrenim jedrom sestavljeno iz kovinskega bakrenega jedra, toplotnoizolacijskega sloja in kovinske bakrene folije, ki tvorijo tiskano vezje, to je bakreno vezje ali tiskano vezje iz bakrene podlage. PCB z bakreno podlago ima posebno toplotno prevodnost in odlično odvajanje toplote. V skladu s strukturo laminiranega bakrenega jedra jbpcb zagotavlja pcb z bakrenim substratom za enostranski MCPCB in pcb z bakrenim substratom za dvoslojni MCPCB. Za tiskano vezje bakrene podlage dvoslojnega MCPCB je razdeljeno na bakreno kovinsko jedro na sredini plasti vezja in bakreno kovinsko jedro na dnu plasti vezja.

JBpcb zdaj uvaja enostransko bakreno podlago PCB, enostransko bakreno podlago PCB je razdeljeno na tri plasti (bakrena folija, izolacijska plast in C1100 baker), C1100 baker ima učinek odvajanja toplote, izolacijska plast ima učinek prenosa toplote in izolacije, bakrena folija Ima prevodni učinek! Ko je bakrena folija jedkana s fotorezistom, ostanejo različne črte, ki jih imenujemo črte. Funkcije teh linij so enakovredne povezavi shematskega diagrama vezja, linij, kroglic LED žarnic, gonilnikov IC itd. Spajkalne noge komponent so povezane skupaj, dve bakreni foliji, ki sta spajkani na komponente, se imenujeta blazinice ( PAD). Toplotno izolacijska plast je temeljna tehnologija enostranskega tiskanega vezja bakrenega substrata. Komponente toplotnoizolacijskega sloja so v glavnem sestavljene iz aluminijevega oksida in silicijevega prahu ter polimera, napolnjenega z epoksi smolo, z nizko toplotno odpornostjo in odlično viskoelastičnostjo. Toplotno izolacijska lepila za enostransko tiskano vezje bakrenega substrata vključujejo predvsem Juding, Boyu .... Enostransko tiskano vezje bakrenega substrata je na splošno relativno preprosto, ena stran je vezje, druga stran pa gladek baker brez vezja.

PCB z enostransko bakreno podlago je ena najdražjih kovinskih podlag. Številna področja potrebujejo uporabo enostranskega tiskanega vezja z bakrenim substratom. Enostransko tiskano vezje z bakrenim substratom ima dobro odvajanje toplote, hitro odvajanje toplote, vzdržljivost, ni ga enostavno zlomiti, dobro prilagodljivost, enojno Toplotna prevodnost bakrenega tiskanega vezja je boljša od enostranskega aluminijastega tiskanega vezja in enostranskega tiskanega vezja iz aluminija. stransko tiskano vezje iz železa, zato je cena enostranskega bakrenega tiskanega vezja tudi najdražja med kovinskimi vezji. Enostranski izdelki iz bakrenega substrata vključujejo predvsem avtomobilske sprednje žaromete, UV svetilke, svetilke, svetilke, luči za motorna kolesa, svetlobne table za reklamne zaslone, table za odrske luči itd.

Vrste enostranskega tiskanega vezja bakrenega substrata so: navaden enostranski tiskani vezje bakrenega substrata, enostranski pcb bakrenega substrata za termoelektrično ločitev, enostranski pcb bakrenega substrata z izolirnimi luknjami in enostranski pcb bakrenega substrata z luknjami za galvanizacijo.

Svetilka, industrijska rudarska svetilka, avtomobilska LED svetilka, UV svetilka, svetilka za odrske projekcije, 5G komunikacija, stenska podložka, LED ulična svetilka, mehanska oprema in različna natančna in zahtevna hladilna svetlobna oprema

Dolga življenjska doba, učinkovito odvajanje toplote, stabilna uporaba

Q1. Ali ste proizvajalec PCB? Ali imate tovarno?
O: Smo profesionalni proizvajalec tiskanih vezij že več kot 12 let, imamo tovarne, stroje, lahko vidite naše tovarniške slike.
Q2. Ali lahko dobim vzorce PCB brezplačno? Ali je na voljo brezplačna dostava?
O: Da, po pogovoru in potrditvi vseh podrobnosti vam lahko damo brezplačne vzorce PCB. Vendar ne ponujamo brezplačne dostave, dali vam bomo nekaj popusta, če kupite veliko izdelkov.
Q3. Ali delate OEM?
Odgovor: Da. Smo proizvajalec tiskanih vezij, imamo tovarne in namensko opremo za avtomatizacijo za celoten proces PCB in PCBA ter lahko natančno zaznamo in pošljemo izdelke. Nudimo storitev nakupa na enem mestu za PCB in PCBA.
Q4. Ali lahko izdelate PCB s termičnimi blazinicami v neposrednem stiku s podlago in elektrodami na drugi plasti?
O: Da, lahko izdelamo PCB s termičnimi blazinicami v neposrednem stiku s substratom, ki jih imenujemo termoelektrično ločeni bakreni substrati, ki lahko proizvedejo Gerberjeve informacije na naš e-poštni naslov pcb@jbmcpcb.com za potrditev.
