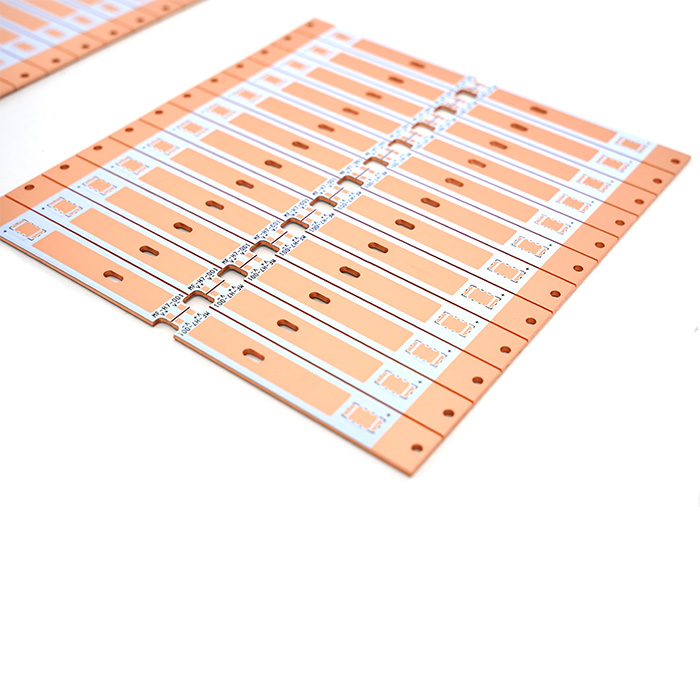

Termoelektrično ločevanje bakrenega substrata PCB

Lahko ste prepričani, da kupite Jiubao Thermoelectric Separation Copper Substrate Pcb v naši tovarni. Svetilka, industrijska rudarska svetilka, avtomobilska LED svetilka, UV svetilka, svetilka za odrske projekcije, 5G komunikacija, stenska podložka, LED ulična svetilka, mehanska oprema in različna natančna in zahtevna hladilna svetlobna oprema

Pošlji povpraševanje

Opis izdelka


Termoelektrično ločevanje bakrenega substrata PCB

Termoelektrično ločevanje bakrenega substrata PCB

Termoelektrično ločevanje bakrenega substrata PCB izdelek uvod:
Toplotna prevodnost bakra v proizvodnem procesu PCB s kovinskim jedrom je kar 384 W/(m·K), termoelektrična ločitev pa odpravlja pomanjkljivosti nezadostne toplotne prevodnosti in odvajanja toplote obstoječega enostranskega bakrenega substrata. Toplota se nanaša na termalno blazinico (PAD), elektrika pa na pozitivne in negativne elektrode. Oba sta ločena z izolacijskimi materiali, da tvorita posebno toplotno blazino. Funkcija termo blazine je prevajanje toplote. Glavna funkcija elektrode je prevajanje električnega toka. Ta metoda pakiranja se imenuje termoelektrična separacija. , njegove prednosti so številne, predvsem v zasnovi LED za odvajanje toplote, ki je zelo priročna. Veliko izpostavljeno bakreno območje na sliki je zasnovano kot velika izboklina, ki je v neposrednem stiku z bakreno osnovo in v neposrednem stiku s hladilnikom, toplota pa se odvaja ven, kar močno izboljša učinek odvajanja toplote. Enostranski termoelektrični ločevalni izdelek lahko zelo dobro reši probleme proizvodnje toplote in svetlobne učinkovitosti pri uporabi avtomobilskih svetilk in ima prednosti hitrega odvajanja toplote, visoke svetlosti in varčevanja z energijo.



Postopek oblikovanja termoelektrično ločenega kovinskega substrata PCB vključuje: lepljenje zaščitnega traku na eno stran bakrene osnovne plasti; oblikovanje črnila proti jedkanju, osvetlitev, razvijanje in jedkanje skozi postopek tiskanega vezja, tako da območje odvajanja toplote tvori štrlino, višina štrline pa je enaka izolacijski plasti in plasti vezja. Z zlaganjem plasti vezja (bakrena folija) in izolacijske plasti (nelepilni prepreg) skupaj; odpiranje okna v območju odvajanja toplote plasti vezja in izolacijske plasti, ki se lahko odpre z izrezovanjem ali CNC oblikovanjem; Plast za odvajanje toplote, plast vezja in izolacijska plast (netekoč lepilni epoksidni prepreg) so stisnjeni skupaj z vročim stiskanjem; vezje sloja vezja je izdelano v skladu s postopkom obdelave vezja in lahko se oblikuje kovinski substrat za termoelektrično ločitev, ki ga zagotavlja uporabni model. . Termoelektrično ločevanje je primerno za ujemanje z eno samo visoko zmogljivo kroglico žarnice, zlasti s paketom COB, tako da lahko žarnica doseže boljše rezultate.
Slabosti tiskanega vezja termoelektrično ločenega bakrenega substrata: ni primerno za embalažo golih matric z enoelektrodnimi čipi.
Termoelektrična ločevalna struktura PCB bakrenega substrata je primerna za visokofrekvenčna vezja in območja z velikimi spremembami visokih in nizkih temperatur, odvajanjem toplote natančne komunikacijske opreme in industrije arhitekturne dekoracije, pa tudi za avtomobilske LED luči, rudarske svetilke in odrske luči . Oprema za osvetljevanje v industrijski opremi in toplotni odvodi rudarskih strojev so vključeni v aplikacije.
PCB bakrenega substrata za termoelektrično ločevanje je razdeljen na PCB bakrenega substrata z enostranskim termoelektričnim ločevanjem in tiskanega vezja bakrenega substrata z dvostranskim termoelektričnim ločevanjem, zdaj pa je uveden PCB z enojnim termoelektričnim ločevanjem bakrenega substrata.

Diagram strukture izdelka PCB za termoelektrično ločevanje bakrenega substrata:

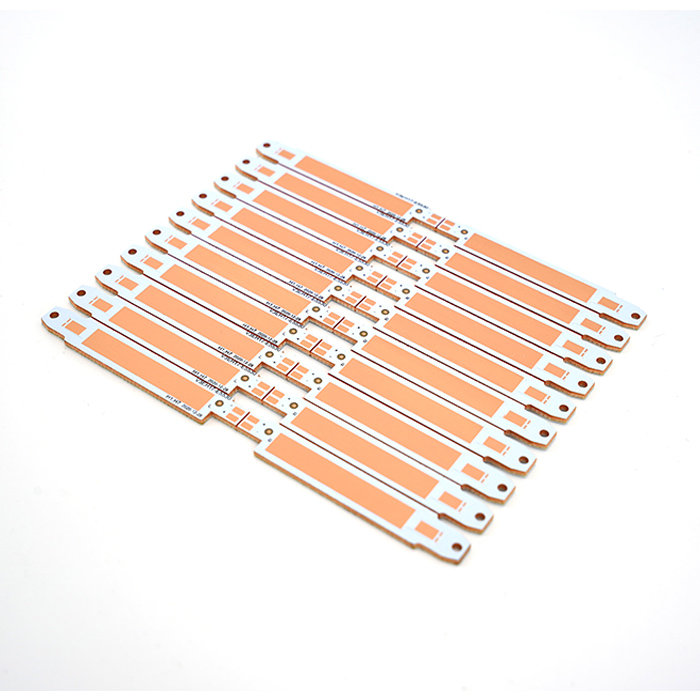

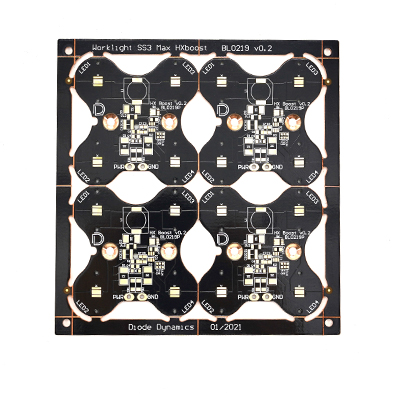

Shematski diagram sprednje in zadnje strani termoelektričnega ločevanja bakrenega substrata Pcb izdelka:



Navodila za izdelavo izdelkov iz tiskanih plošč iz bakrenega substrata in proizvodnih procesov:

Osnovni material baker (C1100)
Število plasti 1L
Debelina (mm) 0,4-5,0 mm
Debelina bakrene folije (um) 35/70/105/140um
Barva spajkalne maske bela/črna/mat črna/rdeča/zelena/modra/mat zelena
Barva znakov Bela/črna/oranžna/rdeča/modra
Metoda oblikovanja CNC gong plošča, CNC V rezanje, oblikovanje kalupov, lasersko rezanje in rezkanje
Inšpekcijski test AOI; visokohitrostna leteča sonda; E-test; Test napetosti
Postopek površinske obdelave BREZ SVINCA DNIG OSP
Čas dostave 5-6 dni.

Priložnosti uporabe bakrenih substratov PCB izdelkov:

Svetilka, industrijska rudarska svetilka, avtomobilska LED svetilka, UV svetilka, svetilka za odrsko projekcijo, 5G komunikacija, stenska podložka, LED ulična svetilka, mehanska oprema in različna natančna in visoko zahtevna hladilna svetlobna oprema

Prednosti bakrenih substratov Pcb izdelkov:

Dolga življenjska doba, učinkovito odvajanje toplote, stabilna uporaba

pogosta vprašanja

Q1. Ali ste proizvajalec PCB? Ali imate tovarno?
O: Smo profesionalni proizvajalec tiskanih vezij že več kot 12 let, imamo tovarne, stroje, lahko vidite naše tovarniške slike.
Q2. Ali lahko dobim vzorce PCB brezplačno? Ali je na voljo brezplačna dostava?
O: Da, po pogovoru in potrditvi vseh podrobnosti vam lahko damo brezplačne vzorce PCB. Vendar ne ponujamo brezplačne dostave, dali vam bomo nekaj popusta, če kupite veliko izdelkov.
Q3. Ali delate OEM?
Odgovor: Da. Smo proizvajalec tiskanih vezij, imamo tovarne in namensko opremo za avtomatizacijo za celoten proces PCB in PCBA ter lahko natančno zaznamo in pošljemo izdelke. Nudimo storitev nakupa na enem mestu za PCB in PCBA.
Q4. Ali je lahko dvoslojna termalna blazinica v neposrednem stiku s podlago, medtem ko so elektrode na drugi plasti tiskanega vezja?
O: Da, lahko izdelamo PCB-je z 2-slojnimi toplotno prevodnimi blazinicami v neposrednem stiku s substratom, imenujemo ga 2-slojni termoelektrični ločevalni bakreni substrat, lahko vidite naš zemljevid izdelkov ali pa pošljete Gerberjeve podatke na naš e-poštni pcb @jbmcpcb. com za potrditev.
