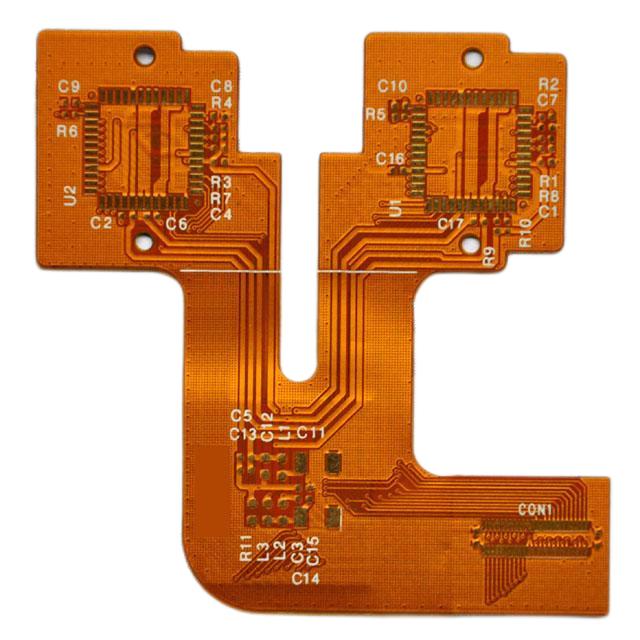

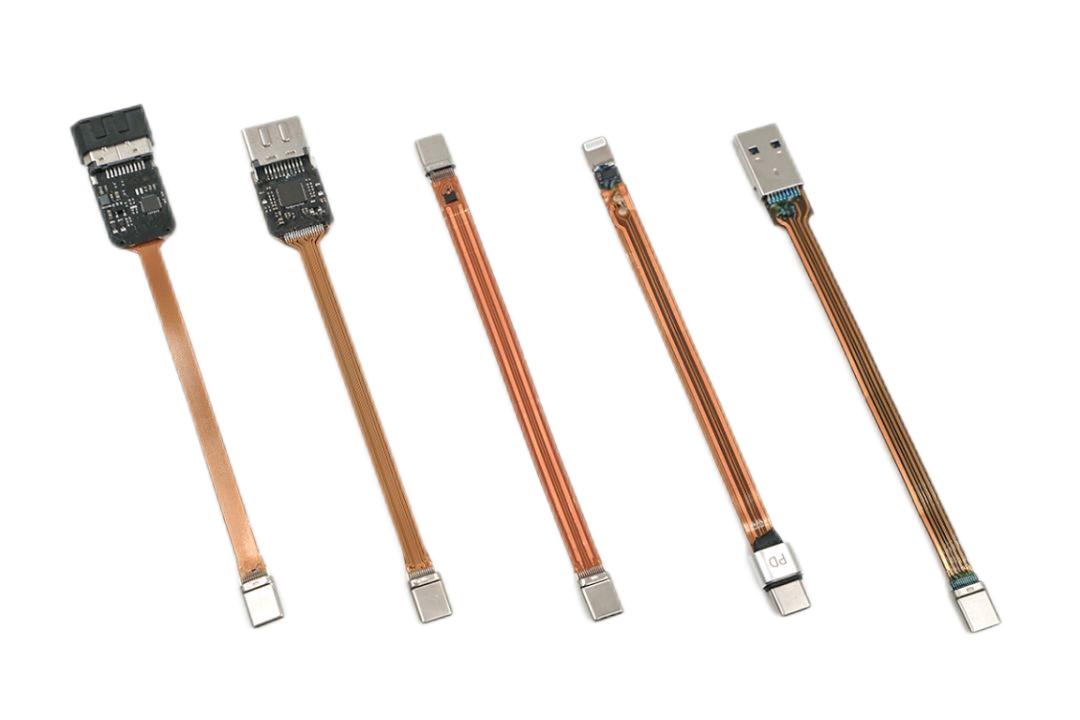

FPC fleksibilno PCB

1. Opredelitev FPC fleksibilnega tiskanega vezja

FPC flexible PCB je vezje, izdelano iz fleksibilnih substratov, ki so zelo upogljivi in ​​zložljivi. Prilagodljivo PCB FPC je običajno sestavljeno iz večplastnih filmskih substratov in prevodnih plasti. Njegova glavna značilnost je upogljivost in zložljivost vezja, zato je primeren za elektronske naprave, ki jih je treba upogniti ali zložiti. Prilagodljivo tiskano vezje FPC ima številne prednosti, kot so majhnost, lahka teža, visoka zanesljivost itd., Zato se pogosto uporablja na številnih področjih, kot so mobilni telefoni, digitalni fotoaparati, tablični računalniki, avtomobilska elektronika, medicinska oprema itd. na kratko, FPC upogljivo PCB je zelo pomembna elektronska komponenta. Zaradi njegovega videza je zasnova elektronske opreme bolj prilagodljiva in raznolika ter omogoča več možnosti za izdelavo elektronske opreme.

2. Proizvodni proces FPC fleksibilnega tiskanega vezja

FPC flexible PCB ima prilagodljivost in zanesljivost. Trenutno so na trgu 4 vrste FPC upogljivih PCB: enostranski (1 sloj), dvostranski (2 sloja), večplastni in mehko-trdi PCB. Proizvodni proces fleksibilnega PCB FPC v glavnem vključuje naslednje korake: najprej priprava osnovnega materiala, običajno se kot osnovni material uporablja poliimidna folija ali poliestrska folija, osnovni material fleksibilnega PCB pa se pripravi s tiskanjem, bakreno oblogo in drugimi postopki ; drugič, to je grafična produkcija. V skladu z načrtovalsko risbo vezja je vzorec vezja izdelan na substratu s fotolitografijo ali tehnologijo laserskega rezanja; nato galvanizacija, plast kovine je prevlečena na vezju s tehnologijo galvanizacije, kot so baker, nikelj, zlato itd., da se poveča prevodnost in odpornost proti koroziji; končno, rezanje in testiranje, končno fleksibilno PCB razrežejo glede na zahtevano velikost ter testirajo in pregledajo, da zagotovijo, da njegova kakovost in zmogljivost izpolnjujeta zahteve. Na splošno je proizvodni proces fleksibilnega tiskanega vezja FPC razmeroma zapleten, saj zahteva sodelovanje različnih procesov in finih operacij, vendar se zaradi njegove prilagodljive zmogljivosti in značilnosti miniaturizacije pogosto uporablja v elektronskih izdelkih.

Kako narediti FPC fleksibilno PCB?

1-slojni FPC fleksibilni PCB proizvodni proces:
Rezanje-vrtanje-suhi film-pritrditev-ekspozicija-razvijanje-jedkanje-luščenje površinska obdelava-prekrivanje filma-stiskanje-utrjevanje površinska obdelava-nanašanje nikljevega zlata-tiskanje znakov-striženje-električno merjenje-prebijanje-končni pregled - Pakiranje in pošiljanje

2-slojni FPC fleksibilni PCB proizvodni proces:

Rezanje -Vrtanje-PT H -Galvanska obdelava- Predobdelava - Lepljenje suhega filma- Izpostavljenost parazitom - Razvijanje -Grafična galvanizacija-Odstranjevanje filma- Predobdelava - Lepljenje suhega filma- Načrtovanje osvetlitve - Razvijanje -Jedkanje-Odstranjevanje membrane-Površinska obdelava-Laminiranje filma-Laminacija- Utrjevanje-Niklanje-Tiskovanje znakov-Rezanje-električni test-žigosanje-končni pregled-pakiranje-pošiljanje。

Zmogljivost postopka FPC PCB:

Flex Material		Taihong, Shengyi, Lianmao
PCBMaterial		KB,Shengyi, Lianmao
Debelina bakra		12um-70eno
Površinakončati
Površinska obdelava Debelina	ENIG	notri Au	2-4 eno__
			0,025-0,075 eno_
	ENEPIG	noter_ Au PD	2-4 eno__
			0,025-0,075 eno__
			0,025-0,075 eno_
	Električno pozlačevanje	Ni AU	2-4eno
			0,05-0,35eno
RF-PC Thbolezen Najmanjša(mm)	4 plasti lesonitne plošče + 2 plasti mehke plošče		0.6mm
	6plasti lesonita + 2 sloja mehke plošče		0.6mm
RF-PC Thbolezen Zastrpnost	4 plasti lesonitne plošče + 2 plasti mehke plošče		0.1  mm
	6plasti lesonita + 2 sloja mehke plošče		0.1  mm
Širina/najmanjši prostor (mm)	4 plasti trde plošče + 2 plasti mehke ploščeŠirina/najmanjši prostor (mm)	1 oz	0,075 mm
		1/2oz	0,06 mm
		1/3oz	0,05 mm

Širina/najmanjši prostor (mm)	4 plasti trde plošče + 2 plasti mehke ploščeŠirina/najmanjši prostor (mm)	1 oz	0,075 mm
		1/2oz	0,06 mm
		1/3oz	0,05 mm
	6plasti trde plošče + 2 plasti mehke ploščeŠirina/najmanjši prostor (mm)	1 oz	0,075 mm
		1/2oz	0,06 mm
		1/3oz	0,05 mm
Vrtalnikl         Najmanj(mm)	Vrtalnik		∮0.1mm
	Lasher		∮00,075     mm
Šče Strpnost	Ovitekje		0.1mm
	SZDA		0.15mm
	pI		0.1mm
	FR-4		0.15mm
	EMI FILM		0,1mm
Ovitekje (PI inlepilo)			12.5eno-50eno
			12.5eno-75eno
Prekrivna prelivna količina lepila			0,02-0,03 mm

3. Značilnosti FPC fleksibilnega tiskanega vezja
FPC flexible PCB je gibljivo vezje, ki se uporablja v elektronski opremi in je sestavljeno iz gibljivega substrata in bakrene folije. V primerjavi s tradicionalnim togim PCB ima fleksibilno PCB FPC naslednje značilnosti:
a). Fleksibilnost: FPC fleksibilno tiskano vezje je mogoče upogniti, zložiti in zviti, da se prilagodi različnim zapletenim tridimenzionalnim oblikam, kar lahko močno zmanjša količino opreme in izboljša zanesljivost opreme.
b). Tanek in lahek: FPC fleksibilno PCB ima zelo tanko debelino, ki lahko doseže manj kot 0,1 mm, kar je zelo primerno za uporabo v tankih in lahkih napravah.
c). Visoka gostota: Prilagodljivo tiskano vezje FPC lahko realizira ožičenje z visoko gostoto in lahko realizira postavitev večplastnih vezij v zelo majhnem prostoru, kar izboljša zmogljivost in zanesljivost elektronske opreme.
d). Odpornost na visoke temperature: fleksibilno PCB FPC lahko prenese visoke temperature, lahko normalno deluje v okoljih z visoko temperaturo in je primerno za nekatere elektronske naprave v okoljih z visoko temperaturo.
e). Odpornost proti koroziji: FPC fleksibilna PCB ima dobro odpornost proti koroziji in se lahko uporablja v težkih okoljih. Skratka, fleksibilno PCB FPC ima veliko prednosti, lahko zadovolji potrebe različne elektronske opreme in je zelo pomembna elektronska komponenta.

4. Uporaba FPC fleksibilnega tiskanega vezja
Prilagodljivo vezje FPC (prilagodljivo tiskano vezje) je vezje, izdelano iz upogljivih substratov. Njegova glavna značilnost je dobra fleksibilnost in upogljivost ter je primeren za različne kompleksne tridimenzionalne prostorske postavitve. Prilagodljiva vezja FPC imajo široko paleto aplikacij, vključno z potrošniško elektroniko, avtomobilsko elektroniko, medicinsko opremo, vesoljstvom in drugimi področji. Na področju potrošniške elektronike se FPC upogljivi PCB-ji pogosto uporabljajo v elektronskih izdelkih, kot so pametni telefoni, tablični računalniki in prenosni računalniki. V primerjavi s tradicionalnimi togimi tiskanimi vezji imajo fleksibilna tiskana vezja FPC boljšo zanesljivost in zaščito pred motnjami ter lahko dosežejo manjše, lažje in tanjše dizajne. Na področju avtomobilske elektronike se fleksibilni PCB-ji FPC večinoma uporabljajo v avtomobilskih armaturnih ploščah, avtomobilskem zvoku, navigacijskih sistemih in drugi opremi. Zaradi visokih zahtev glede zanesljivosti in vzdržljivosti avtomobilske elektronske opreme je bila odpornost na visoke temperature in odpornost na vibracije fleksibilnega tiskanega vezja FPC splošno priznana. Na področju medicinske opreme se fleksibilni PCB FPC uporablja predvsem v opremi za medicinsko spremljanje, kirurških instrumentih in drugi opremi. Ker ima FPC upogljivi PCB dobro prožnost in upogljivost, se lahko bolje prilagodi krivulji človeškega telesa, zato se vedno bolj uporablja v medicinski opremi. Skratka, FPC flexible PCB je vezje s širokimi možnostmi uporabe, ki ima edinstvene prednosti in uporabno vrednost na različnih področjih.
