Dvostransko bakreno tiskano vezje

Jiubao Double Sided Copper Pcb je tiskano vezje z dvostranskim bakrom, vključno z vezji na zgornji in spodnji plasti. To je običajno uporabljeno tiskano vezje. Dvostransko bakreno tiskano vezje je mogoče ožičiti in spajkati na obeh straneh, s kovinskim bakrenim jedrom na sredini in izolacijsko plastjo med vezjem in bakrenim jedrom. Ožičenje je možno na obeh straneh, kar močno zmanjša težave pri napeljavi, zato je široko uporabljen. Obe strani dvostranske plošče sta ožičeni, vendar za uporabo žic na obeh straneh mora obstajati pravilna povezava vezja med obema stranema, "most" med vezjema se imenuje prehod. Vias so majhne luknje na tiskanem vezju, ki so napolnjene ali prevlečene s kovino za povezovanje žic na obeh straneh. Dvostranska vezja, oblikovana s prehodi, se imenujejo prava dvostranska PCB z bakrenim jedrom. Prav tako je lahko zasnovan tako, da dvostranskega vezja ni treba priključiti, kar pomeni, da je enako kot navadno enostransko vezje, vendar lahko doseže enak učinek namestitve kot dvostransko vezje. Imenujemo ga lažno dvostransko bakreno PCB. Ker ima dvostranska plošča dvakrat večjo površino kot enostranska plošča, dvostranska plošča rešuje problem zamaknjenega ožičenja v enostranski plošči in jo je mogoče povezati z drugo stranjo skozi luknje, tako da je več primeren za vezja, ki so bolj zapletena kot enostranska plošča.
Kar zdaj uvajamo, je dvostransko bakreno tiskano vezje, imenovano tudi dvostransko termoelektrično ločevanje tiskanega vezja bakrenega substrata in dvoslojno tiskano vezje bakrenega vezja

Predstavitev dvostranskega bakrenega tiskanega vezja:

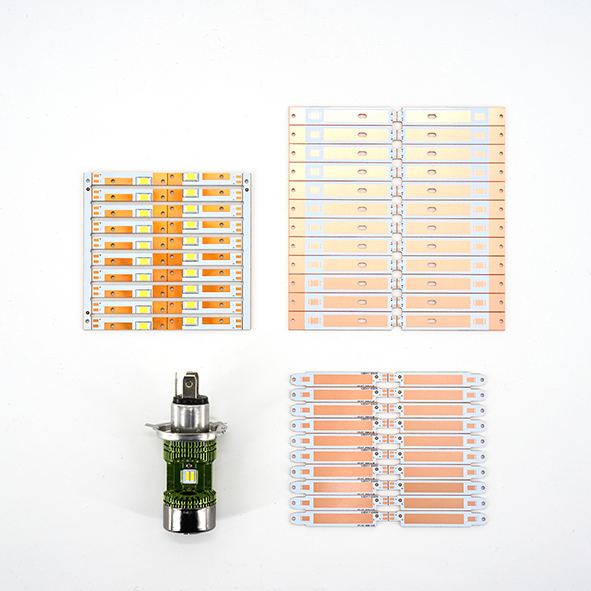

Dvostranski bakreni tiskani vezje (dvostransko termoelektrično ločevanje bakrenega substrata pcb) se običajno uporablja za avtomobilske integrirane svetlobne table z dolgimi in kratkimi svetlobnimi lučmi ali izdelke z zahtevami po odvajanju toplote. Visoko odvajanje toplote je doseženo z velikimi izboklinami na zgornji in spodnji strani, zunanji deli iz aluminija, ki odvajajo toploto, pa so povezani z dvostranskimi izboklinami za odvajanje toplote; istočasno sta zgornji in spodnji tok dvostranskega bakrenega tiskanega vezja povezana prek priključkov, za krmiljenje zgornje in spodnje luči pa so potrebne samo enostranske varilne elektrode. Kroglice so svetle, nastavek zaznava odvajanje toplote, vezje pa prevajanje. To je dvostransko termoelektrično ločevanje. Izdelek ima prednosti velikega odvajanja toplote, nizke porabe energije, stabilnega delovanja in enostavne namestitve.

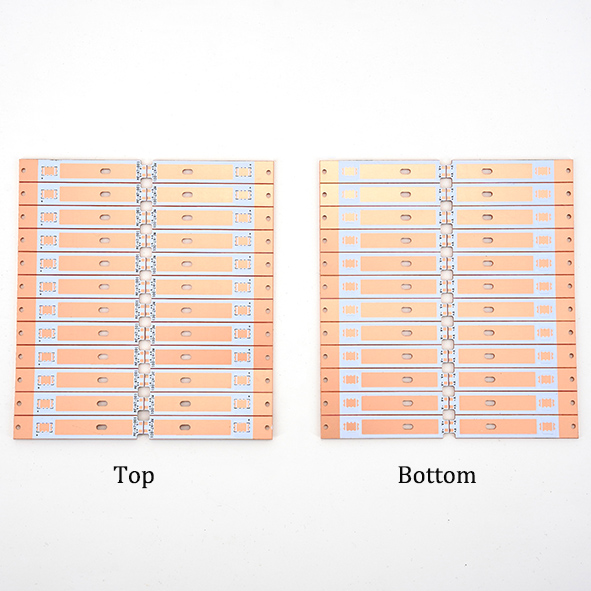

Dvostranska termoelektrična ločilna plošča, toplota je toplotno prevodna blazinica (PAD) na plošči bakrenega substrata LED, električna energija pa se nanaša na elektrode na bakrenem substratu LED, oba sta ločena z izolacijskimi materiali. Funkcija termalne blazinice (PAD) je prevajanje toplote, funkcija elektrode pa prevajanje električnega toka. Ta dvostranska struktura lahko uresniči zasnovo LED za odvajanje toplote in zagotovi stabilnost izdelka. Struktura dvostranskega termoelektričnega ločevanja PCB je prikazana na sliki:

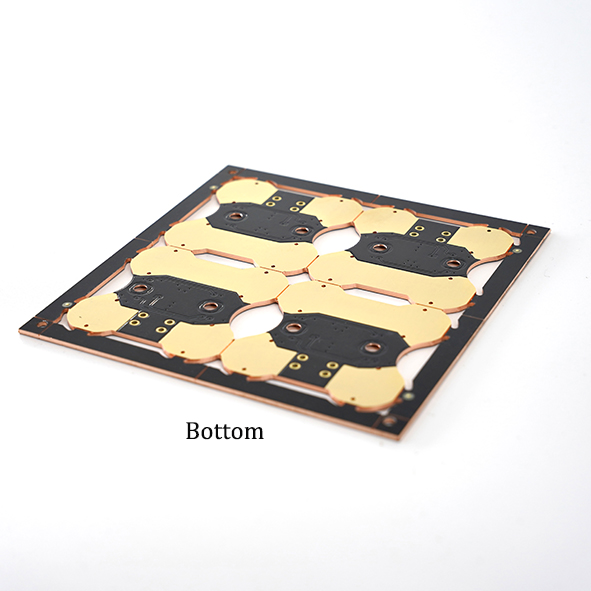

Pravo dvostransko tiskano vezje z bakrenim jedrom (preko) Lažno dvostransko tiskano vezje iz bakra (brez prehoda) 2-slojno bakreno tiskano vezje 4-slojno bakreno tiskano vezje

Svetilke, industrijske rudarske svetilke, avtomobilski LED žarometi, UV svetilke, svetilke za odrske projekcije, 5G komunikacije, stenske podložke, LED ulične svetilke, mehanska oprema in različni natančni in zahtevni hladilni svetlobni instrumenti

Dolga življenjska doba, učinkovito odvajanje toplote, stabilna uporaba
