Vgrajeno PCB zbiralke

Vgrajeno PCB zbiralke

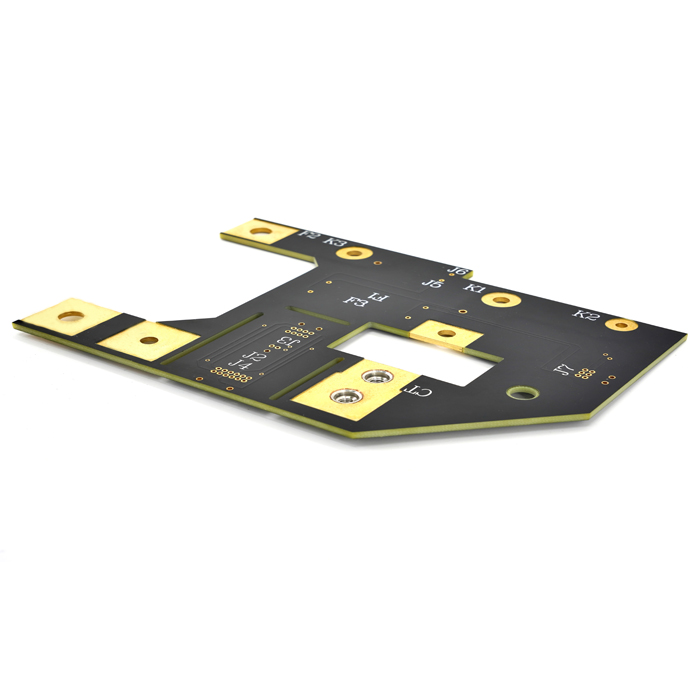

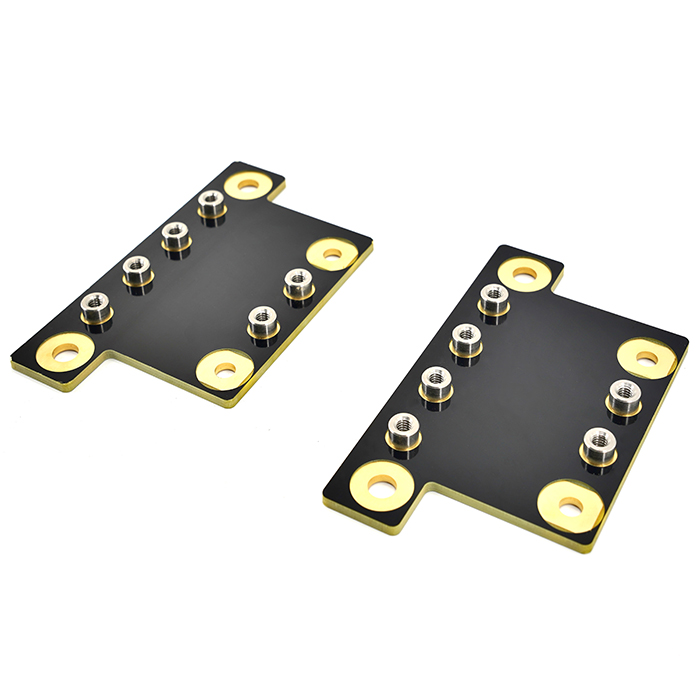

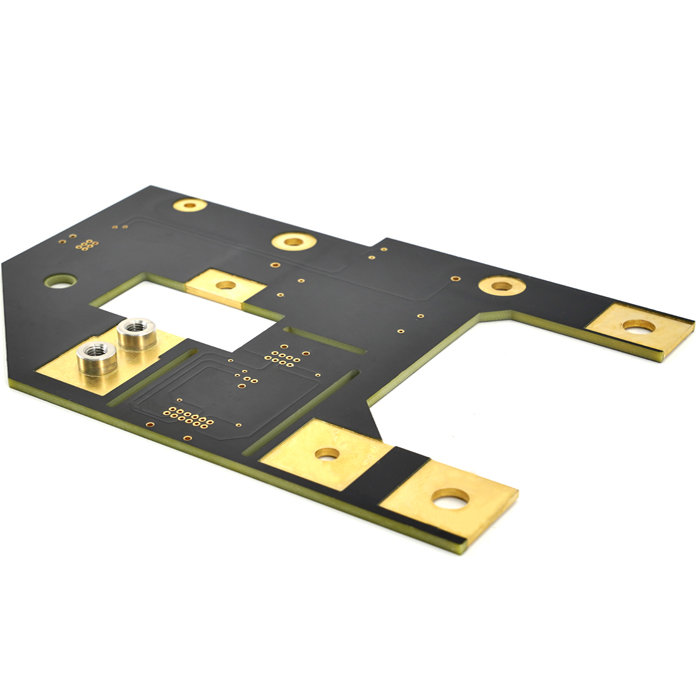

Lahko ste prepričani, da boste v naši tovarni kupili Jiubao Embedded Busbar PCB. Zbirke so visokotokovna tiskana vezja in tudi integracija zbiralk in elektronskih sistemov, tehnologija, ki združuje visokotokovno in mikroelektronsko krmiljenje v enem samem sistemu za pogonski sklop in močnostne aplikacije. Ta kombinacija je dosežena z dodajanjem vodil in drugih bakrenih žic na ploščo s tiskanim vezjem (PCB), da se doseže visoka tokovna zmogljivost in odvajanje toplote komponent, ki odvajajo moč.

Uvedba tiskanega vezja vgrajene zbiralke:

PCB-ji vgrajenih zbiralk se pogosto uporabljajo in izpolnjujejo zahteve glede odvajanja toplote vse več visoko trdnih komponent in visokozmogljivih komponent ter izpolnjujejo tudi zahteve glede odvajanja toplote bakra z visoko toplotno prevodnostjo. Tiskano vezje PCB z vgrajeno zbiralko se nanaša na vdelavo bakrenega jedra v predhodno rezkano režo med stiskanjem. Laminirani prepregi se uporabljajo za povezavo bakrenega jedra s tiskanim vezjem. Vgrajeno bakreno jedro je v neposrednem stiku z notranjo epoksidno ploščo FR4 in ko se uporabi PCB, se toplota hitro prenese na bakreni blok. Toplota se nato odvaja iz zraka skozi bakreno jedro. Učinek odvajanja toplote je boljši kot pri tiskanem vezju z zakopanim bakrenim jedrom, postopek je preprost, stroški so nizki, možnosti uporabe pa široke. Vdelava bakrenega jedra v tiskano vezje je ključni postopek, ki ga je treba uskladiti s tehničnimi težavami, kot so oblika bakrenega jedra, velikost in gladkost bakrenega jedra ter rezkalni utor na tiskanem vezju, sicer bodo težave z zanesljivostjo zlahka pride. JBPCB ima dolgoletne izkušnje pri izdelavi PCB-jev vgrajenih zbiralk, zagotavlja tehnično podporo in dobavo za številne dobro znane industrije novih energetskih vozil.

Z razvojem novih energetskih vozil je vedno več inovacij na področju novih energetskih baterij za vozila. Nova energetska baterija za vozila je nova vrsta baterije za vozila, ki uporablja novo energetsko tehnologijo za zmanjšanje onesnaževanja z emisijami "toplogrednih plinov". Baterijo je treba za polnjenje priključiti na polnilni kup, tiskano vezje bakrenega vodila za hitro polnjenje pa ima veliko zmogljivost pretoka toka in je prevodnik z izjemno nizkim uporom. Glavna funkcija zbiralke je prevajanje velikega toka. PCB zbiralke zahteva visokotokovno distribucijsko enoto (znano tudi kot električna zbiralka bakrene palice zbiralke), ki se pogosto uporablja v novi energetski industriji, vključno s krmilniki motorjev električnih vozil, visokonapetostnimi razdelilnimi omaricami, frekvenčnimi pretvorniki in fotovoltaičnimi pretvorniki . Visokonapetostne, visokotokovne pretvorniške naprave zbiralke PCB izdelki za opremo, kot so razsmerniki, pretvorniki vetrne energije, železniški tranzit, vlečne naprave motornih vozil, komunikacijska in podatkovna oprema. Izdelek uresničuje preprosto in tradicionalno visokonapetostno in visokotokovno distribucijo in ga je mogoče namestiti v tradicionalna kompleksna nizkonapetostna krmilna vezja. Tipične aplikacije v avtomobilski industriji ali letalski elektroniki so tokovi okoli 1000 amperov.

Uporablja se v novih razdelilnih ploščah za energetska vozila, vezjih, baterijskih paketih, napajalnih enotah, električnih krmilnih omaricah akumulatorskih paketov, železniškem tranzitu, fotovoltaičnih pretvornikih, vetrni energiji, komunikacijah in podatkih, močnostni elektroniki, visokonapetostnih razdelilnih omarah, frekvenčnih pretvornikih in vlečne naprave motornih vozil, komunikacijska in podatkovna oprema, visoka napetost itd., naprave za pretvorbo visokega toka, zagotavljajo tudi strukturno togost vezja.

Glavni namen vodila je prevajanje velikih tokov, ki presegajo tokovne sledi, ki jih lahko zagotovi standardno vezje. Izdelek ima neodvisno distribucijo velikega toka, prenaša visoko napetost, stabilen velik tok, močno izolacijo, visoko učinkovitost, dolgo življenjsko dobo, učinkovito odvajanje toplote, stabilno in varno.

V1: Ali imate certifikat avtomobilske industrije?
A1: Da, imamo certifikat IATF 16949 za avtomobilsko industrijo, za pomoč pri realizaciji tiskanih vezij za aplikacije z visoko močjo, lahko zagotovimo tudi certifikat UL.
V2: Katere dokumente moramo predložiti za bakreno jedro, vgrajeno v PCB in strukturo laminata, je drugačna?
A2: Oblikovane risbe bodo popačene, ko jih odpre ali interpretira druga programska oprema. Datoteke Gerber so najboljše programske risbe (Protel, napajalne plošče, PAD) in besedilni opisi.
V3: Kako naj se izrazi laminirana struktura?
A3: Prvič, datoteke Gerber imajo vsako plast in vsako plast v drugem dokumentu PDF je mogoče označiti z različnimi barvami + besedilnim opisom.
V4: Kakšne so zahteve glede časa shranjevanja in okolja tiskanega vezja vgrajene zbiralke?
A4: Temperatura in vlažnost tiskanega vezja vgrajene zbiralke vplivata na življenjsko dobo izdelka. Pod embalažo iz vakuumske plastične folije je temperatura 25±2°C; vlaga je 55±5% RH, kakovost pa je zagotovljena 6 mesecev. Če je bila vakuumska embalaža iz plastične folije odstranjena, bo položaj za varjenje PCB vgrajene zbiralke DNIG dolgo časa izpostavljen zraku in prišlo bo do oksidacije, kar bo vplivalo na varilne komponente.
