1-slojno aluminijasto tiskano vezje

PCB s kovinskim jedrom

Lahko ste prepričani, da kupite Jiubao 1 Layer Aluminium Pcb v naši tovarni. Tiskano vezje s kovinskim jedrom je kompozitno tiskano vezje, sestavljeno iz kovinskega substrata, izolacijske srednje plasti in bakrene plasti vezja. Kovinska matrika je običajno aluminij, železo, baker, invar baker, zlitina volframa in molibdena itd. Odvajanje toplote kovinskega substrata je večje kot pri laminatu, prevlečenem z bakrom. Odvajanje toplote kovinske podlage je povezano z gostoto in toplotno prevodnostjo njene izolacijske plasti. Tanjši kot je izolacijska plast, večja je toplotna prevodnost. Izolacijski sloj je običajno modificirana epoksidna smola, polifenilen eter, poliimid itd. Debelina izolacijskega sloja je 50 μm-200 μm. Plasti vezja so sestavljene iz bakrenih plasti. Debelina kovinske plošče je 0,5 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 3,0 mm in 5,0 mm. Tako kot rigid-flex tiskana vezja lahko tudi tiskana vezja na kovinski osnovi delimo na enostranska, dvostranska in večslojna ter so posebna sorta tiskanih vezij. Kovinski PCB je znan tudi kot PCB s kovinskim jedrom, MCPCB, IMS (izolirana kovinska podlaga), PCB s kovinsko prevleko.

Laminat, prevlečen z bakrom na osnovi aluminija
Laminat prevlečen z bakrom na osnovi železa
Laminat, prevlečen z bakreno osnovo
Laminat, prevlečen z jekleno bakrom

Splošni laminat, prevlečen z bakrom na kovinski osnovi
Ognjevarni laminat na kovinski osnovi, prevlečen z bakrom
Visoko toplotno odporen laminat na kovinski osnovi, prevlečen z bakrom
Laminat z visoko toplotno prevodnostjo na kovinski osnovi, prevlečen z bakrom
Laminat z ultra visoko toplotno prevodnostjo na kovinski osnovi, prevlečen z bakrom
Visokofrekvenčni mikrovalovni laminat na kovinski osnovi, prevlečen z bakrom
Večslojni laminat na kovinski osnovi, prevlečen z bakrom

a). Lastnosti aluminija: toplotna prevodnost 237 W/(m·K), zmerna cena, sprejemljiva in široka uporaba.
b). Značilnosti bakra: toplotna prevodnost je 384 W/(m·K), cena je previsoka, uporablja se za izdelke z visoko dodano vrednostjo.
c). Lastnosti srebra: toplotna prevodnost 429 W/(m·K),
d). Lastnosti železa: toplotna prevodnost 80W/(m·K),
e). Lastnosti jekla: toplotna prevodnost 40W/(m·K),

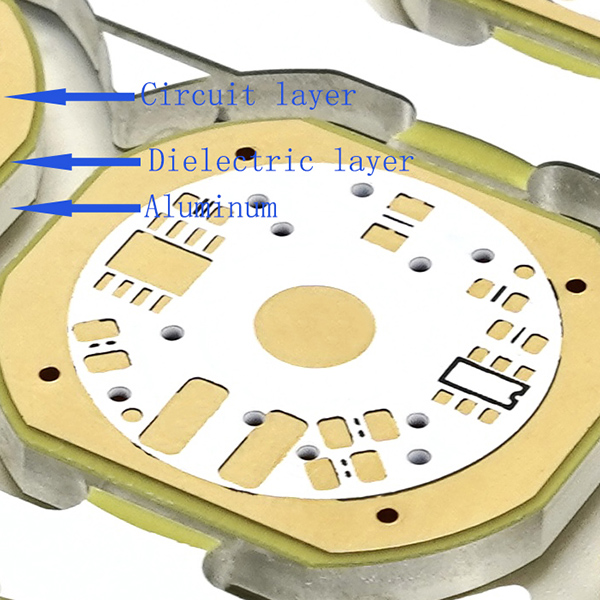

Kovinski PCB je sestavljen iz plasti bakrene folije, dielektrične plasti in kovinske plasti.
· Bakrena plast vezja: Uporabljena bakrena plast je debelejša od običajne CCL (1oz-10oz). Debelejše plasti bakra pomenijo večjo nosilnost toka.
· Dielektrična plast: Dielektrična plast je toplotno prevodna plast z debelino približno 50 μm do 200 μm. Ima nizko toplotno odpornost, prenos toplote in izolacijo.
· Kovinski sloj: Tretji sloj je kovinski sloj, sestavljen iz aluminija ali bakra, ki ima visoko toplotno prevodnost.

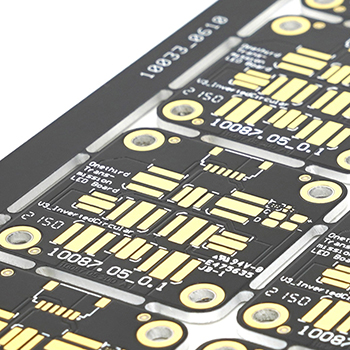

Predstavitev izdelka 1-slojne aluminijaste podlage:

1-slojna aluminijasta tiskana plošča je aluminijasta tiskana plošča; 1-slojna aluminijasta tiskana plošča je razdeljena na tri plasti: aluminij, izolacijska plast in baker. Aluminij je za odvajanje toplote, izolacijska plast za prenos toplote in izolacijo, baker pa za električno prevodnost. 1-slojna aluminijasta tiskana vezja imajo običajno tiskana vezja na eni strani in gladka brezžična vezja na drugi strani. Najpogostejša aluminijasta tiskana vezja na trgu so 1-slojna aluminijasta tiskana vezja. Zgornja stran je vezje, spodnja stran pa je povezana z lupino ali termičnim lepilom za odvajanje toplote. 1-slojna aluminijasta tiskana plošča nadomešča prejšnjo ploščo iz steklenih vlaken FR4 in PCB, ki je močna in odmevna, ima dobro odvajanje toplote, ni je lahko zlomiti in ima dobro prilagodljivost strukture izdelka. Jiubao Technology je proizvajalec s postopkom izdelave PCB s kovinskim jedrom, celotnim naborom vrhunske natančne opreme 7S proizvodne delavnice od dovajanja materiala do pakiranja končnega izdelka, zaposluje visokokakovostno elitno vodstvo ekipe in ima močno strokovno ekipo, ki se ukvarja s tiskanimi vezji proizvodnja , Obstaja veliko izjemnih inženirjev in strokovnih menedžerjev. Je profesionalni proizvajalec aluminijastih tiskanih vezij z velikim obsegom, popolno opremo, strogim upravljanjem in vrhunsko kakovostjo.

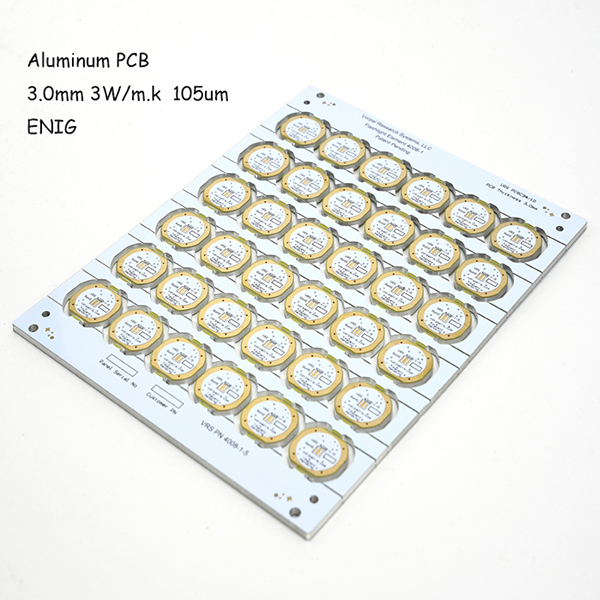

1-slojna aluminijasta tiskana vezja je laminat, prevlečen z bakrom na osnovi aluminija (laminat, prevlečen z bakrom, je substrat tiskanega vezja). PCB-ji iz aluminija so pravzaprav zelo podobni PCB-jem FR4

Odvajanje toplote: zmogljivost aluminijastega tiskanega vezja pri odvajanju toplote je precej dobra v primerjavi z navadnim tiskanim vezjem FR4. Na primer, tiskano vezje FR4 debeline 1,5 mm ima toplotno upornost 20–22 stopinj na vat, medtem ko ima tiskano vezje iz aluminija debeline 1,5 mm toplotno upornost 1–2 stopinji na vat.

Toplotno raztezanje: Vsaka snov ima svoj koeficient toplotnega raztezanja. Aluminij (22 ppm/C) in baker (18 ppm/C) imata zelo blizu CTE. Ker aluminijasto tiskano vezje deluje dobro v smislu odvajanja toplote, ne bo resnih težav pri širjenju ali krčenju. Aluminijasta tiskana vezja delujejo odlično, so vzdržljiva in zanesljiva.
Dimenzijska stabilnost: Aluminijasti PCB-ji kažejo dimenzijsko stabilnost in stabilne dimenzije. Na primer, ko se segrejejo od 30-140 stopinj, se njihove dimenzije spremenijo le za 2,5% -3,0%.
· Drugo: Aluminijasto tiskano vezje se lahko uporablja v tehnologiji površinske montaže za napajalne naprave. Aluminijev PCB se lahko učinkovito uporablja pri načrtovanju vezja zaradi njegove zmogljivosti v smislu toplotnega raztezanja zasnove vezja. Aluminijasti PCB-ji pomagajo podaljšati rok uporabnosti izdelka in gostoto moči izdelka. Tudi aluminijasti PCB-ji so zelo zanesljivi. Aluminijasti PCB lahko pomagajo zmanjšati celotno velikost izdelka in so tudi cenejša možnost. Aluminijasti PCB-ji imajo elektromagnetno zaščito in visoko dielektrično trdnost.

PCB z aluminijasto podlago ima odlično odpornost na gorenje, visoko mehansko trdnost, dimenzijsko stabilnost itd., še posebej dobro odvajanje toplote, elektromagnetno zaščito in lastnosti plavajočega kositra. Pogosto se uporablja v motornih kolesih; vžigalne naprave za mobilne telefone; LED z visoko močjo; zvočniki; napajalni moduli; sistemi zvočne zaščite itd.
Projekcijska svetilka; Ulična svetilka; Svetilka za rast rastlin; LED svetilka aluminijast substrat; Oprema za projekcije; Hladilnik; Substrat za sončne celice; 1-slojni aluminijasti substrat, ki se uporablja za 90 % podvodnih luči, primeren za 90 % svetilk.
Aluminijasto tiskano vezje je idealna rešitev za izdelke z visoko gostoto in visoko močjo, kot so LED aplikacije, napajalna oprema, računalniki itd.
Če imate toplotne težave pri oblikovanju tiskanega vezja, bi morali najprej razmisliti o aluminiju. JBPCB ponuja vse vrste aluminijastih substratov, vključno z enostranskimi aluminijastimi substrati, večslojnimi aluminijastimi substrati, hibridnimi aluminijastimi substrati, fleksibilnimi aluminijastimi substrati, aluminijastimi substrati skozi luknje itd. Druge kategorije, kot so aluminijasti substrati za splošno uporabo, visoko toplotne na voljo so tudi aluminijasti substrati s prevodnostjo in visokofrekvenčni aluminijasti PCB-ji. Če potrebujete več podrobnosti o naših aluminijastih PCB-jih, vas prosimo, da nas kontaktirate.

V1: Kakšna je najmanjša količina naročila za MCPCB?
A1: Naš MCPCB MOQ se razlikuje glede na različne artikle, podpira naročilo od 1 kos.
V2: Katere dokumente moramo predložiti?
A2: PCB: Datoteke Gerber so boljše, (datoteke Protel, PCB, PADs), PCBA: Datoteke Gerber in BOM list.
V3: Katere podatke moram predložiti poleg dokumentov?
A3: Ponudba zahteva naslednje specifikacije:
a) Substrat:
b) Debelina plošče:
c) Debelina bakra:
d) Toplotna prevodnost:
e) Površinska obdelava:
f) Barva spajkalne maske in sitotiska
g) Količina
V4: Ali je mogoče PCB-je s kovinskim jedrom oblikovati z nabitimi komponentami DIP skozi kovinske luknje?
A4: Da. Smo profesionalni proizvajalec PCB tiskanih vezij s kovinskim jedrom, imamo dolgoletne proizvodne izkušnje, lahko si ogledate naše podrobnosti o aluminijastih PCB izolacijskih luknjah
V5: Ali lahko naredimo plovilo naslednje slike?
A5: Da, v redu je, da narišeš, kar želiš.
V6: Kakšne so časovne in okoljske zahteve za shranjevanje PCB s kovinskim jedrom?
A6: Temperatura in vlažnost shranjevanja PCB s kovinskim jedrom vplivata na življenjsko dobo izdelka. Pod embalažo iz vakuumske plastične folije je temperatura 25±2°C; vlaga je 55±5% RH, kakovost pa je zagotovljena 6 mesecev. Če je bila vakuumska plastična embalaža odstranjena ali shranjena več kot 6 mesecev, je priporočljivo, da se pred izdelavo peče na 150°C/1 uro.
