Predstavitev 2-slojnega aluminijastega tiskanega vezjaï¼
2-slojni aluminijasti tiskani vez Jiubao podeduje kovinskost in varnost 1-slojnega aluminijastega tiskanega vezja in lahko realizira kompleksno in natančno ožičenje običajnega tiskanega vezja (FR4 PCB). 2-slojni aluminijasti substrat PCB popolnoma uporablja lastnosti aluminija za odvajanje toplote, prevodnega bakra, izolacijske smole in toplotnega filma na ploščah elektronskih vezij. 2-slojni aluminijasti substrat PCB je lahko neodvisno ožičen na obeh straneh izdelka in lahko komunicira z linijami na obeh straneh prek galvaniziranih lukenj, da tvori večje omrežje. Naredite zasnovo ožičenja dvoslojnega tiskanega vezja z aluminijasto podlago bolj prilagodljivo, ki lahko ustreza bolj zapletenim delovnim področjem. Lahko realizira polnjenje "SMT", ožičenje in vezavo na obeh straneh izdelka. 2-slojni aluminijasti substrat PCB združuje visoko učinkovito toplotno prevodnost, odvajanje toplote, izolacijsko varnost in dolgo življenjsko dobo.
Shematski diagram strukture izdelka 2-slojnega aluminijastega substrata PCB:

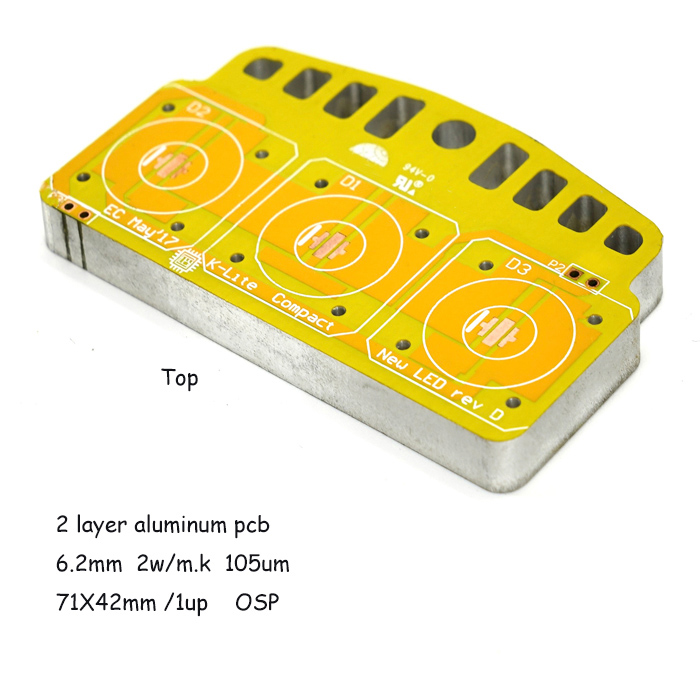

Shematski diagram sprednje in zadnje strani 2-slojnega aluminijastega substrata PCB izdelka:
2-slojna aluminijasta podlaga Pcb Navodila za proizvodnjo izdelka in proizvodni proces
Substrat |
Aluminij (5052) |
Število plasti |
1L |
Debelina (mm) |
0,8 MM ~ 5,0 MM (±10 %) |
Toplotna prevodnost (dielektrična plast) |
0,8/1,5/ 2,0/3,0 W/mK |
Debelina bakrene folije (um) |
35/70/105/140um |
Barva spajkalne maske |
bela/črna/mat črna/rdeča/zelena/modra/mat zelena |
Substrat |
Aluminij (5052) |
Število plasti |
2L |
Debelina (mm) |
0,8/1,0/1,2/1,5/1,6/2,0/2,5/3,0 MM (±10 %) |
Toplotna prevodnost (dielektrična plast) (W/m-k) |
0,8/1,5/ 2,0/3,0 W/mK |
Debelina bakrene folije (um) |
35/70/105/140 um |
Barva spajkalne maske |
bela/črna/mat črna/rdeča/zelena/modra/mat zelena |
Barva lika |
bela/črna/oranžna/rdeča/modra |
Metode oblikovanja |
CNC gongi, CNC V-rezanje, oblikovanje kalupov, lasersko rezanje in rezkanje |
Inšpekcijski test |
AOI; visokohitrostna leteča sonda; E-test; Test napetosti |
Postopek površinske obdelave |
SVINČENI DNIG BREZ HASL; OSP |
Čas dostave |
6-8 dni |
bela/črna/oranžna/rdeča/modra |
Metode oblikovanja |
CNC gongi, CNC V-rezanje, oblikovanje kalupov, lasersko rezanje in rezkanje |
Inšpekcijski test |
AOI; visokohitrostna leteča sonda; E-test; Test napetosti |
Postopek površinske obdelave |
BREZ SVINCA DNIG OSP |
Čas dostave |
4-5 dni. |
Priložnosti uporabe 2-slojnih izdelkov PCB iz aluminijastega substrata:
Svetilke, industrijske krmilne rudarske svetilke, avtomobilske LED luči, odrske projekcijske luči, projekcijska oprema, LED ulične luči in različni natančni in zahtevni svetlobni instrumenti za odvajanje toplote
Prednosti 2-slojnih izdelkov PCB iz aluminijastega substrata
Dolga življenjska doba, učinkovito odvajanje toplote, stabilen, širok obseg uporabe
pogosta vprašanja
Q1. Ali ste proizvajalec? Ali imate tovarno?
Odgovor: Smo profesionalni proizvajalec tiskanih vezij že več kot 12 let. Imamo tovarne in si lahko ogledate slike naših tovarn.
Q2. Ali lahko dobim vzorce brezplačno? Ali je možno poslati brezplačno?
Odgovor: Da, po pogovoru in potrditvi vseh podrobnosti vam lahko damo brezplačne vzorce. Vendar ne nudimo brezplačne dostave, če kupite veliko izdelkov, vam bomo dali nekaj popustov.
Q3. Ali delate OEM?
Odgovor: Da. Smo proizvajalec tiskanih vezij. Imamo tovarne in namensko opremo za avtomatizacijo za celoten proces tiskanih vezij, ki so natančno pregledane in poslane.
Q4. Kakšen je dobavni rok?
Odgovor: Naša dostava je zagotovljena pravočasno. Začenši z dokončanjem proizvodnega osnutka, 1-slojni aluminijasti substrat PCB: 2-3 dni; 2-slojni aluminijasti substrat PCB: 6-8 dni; bakrena podlaga PCB: 4-5 dni; 2-slojni bakreni substrat PCB: 5-7 dni; seveda se lahko pospeši v 48 urah.
V5. Ali je mogoče izdelati 4-slojno aluminijasto PCB?
Odgovor: Da, smo proizvajalec tiskanega vezja, 4-slojno aluminijasto tiskano vezje je mogoče izdelati, opišite strukturni sloj vezja, za potrditev pošljite informacije Gerber na naš e-poštni naslov pcb@jbmcpcb.com.
