Postavitev PCB

Postavitev PCB

Pri oblikovanju je postavitev PCB pomembna povezava. Lahko rečemo, da so predhodna pripravljalna dela za to opravljena. V celotni postavitvi tiskanega vezja je postopek oblikovanja postavitve najbolj omejen, spretnosti so najmanjše, delovna obremenitev pa največja. Kakovost rezultatov postavitve tiskanega vezja bo neposredno vplivala na učinek ožičenja, zato se lahko šteje, da je razumna postavitev tiskanega vezja prvi korak k uspešnemu oblikovanju tiskanega vezja.
Zlasti predpostavitev je proces razmišljanja o strukturi celotnega vezja, pretoku signala, odvajanju toplote in strukturi. Če predhodna postavitev ne uspe, bodo vsa nadaljnja prizadevanja zaman. Postavitev PCB vključuje enostransko postavitev, dvostransko postavitev in večplastno postavitev. Obstajata tudi dva načina postavitve: samodejna postavitev in interaktivna postavitev. Pred samodejno postavitvijo lahko uporabite interaktivno postavitev za predhodno postavitev vrstic s strožjimi zahtevami. Izogibajte se temu, da sta robova vhodnega in izhodnega konca sosednja in vzporedna, da se izognete motnjam refleksije. Po potrebi je treba dodati izolacijo ozemljitvene žice. Postavitev dveh sosednjih plasti mora biti pravokotna druga na drugo, vzporedno pa bo zlahka prišlo do parazitskega spajanja.

Hitrost samodejnega usmerjanja je odvisna od dobre postavitve, pravila usmerjanja pa je mogoče vnaprej nastaviti, vključno s številom ovinkov usmerjanja, številom prehodov, številom korakov in podobno. Na splošno se najprej izvede raziskovalno osnovno ožičenje in kratke linije se hitro povežejo, nato pa se izvede labirintno ožičenje. In poskusite znova napeljati, da izboljšate splošni učinek.

Trenutna zasnova PCB z visoko gostoto je že menila, da skoznja luknja ni primerna, zapravlja veliko dragocenih kanalov za ožičenje, da bi rešili to protislovje, se je pojavila tehnologija slepih lukenj in zakopanih lukenj, ki ne le dopolnjuje funkcijo skoznja luknja. , prav tako pa prihrani veliko kanalov za ožičenje, da je postopek ožičenja udobnejši, bolj gladek in popolnejši. Proces oblikovanja PCB plošče je zapleten in preprost proces. Šele ko ljudje to izkusijo sami, lahko dojamejo pravi pomen tega.

uspeh izdelka kot celote. Eno je, da smo pozorni na notranjo kakovost, drugo pa je, da upoštevamo celotno estetiko. Šele ko sta oba popolna, lahko izdelek štejemo za uspešnega.
Na plošči tiskanega vezja mora biti postavitev komponent uravnotežena, gosta in urejena ter ne sme biti težka ali težka.
Ali se PCB deformira?

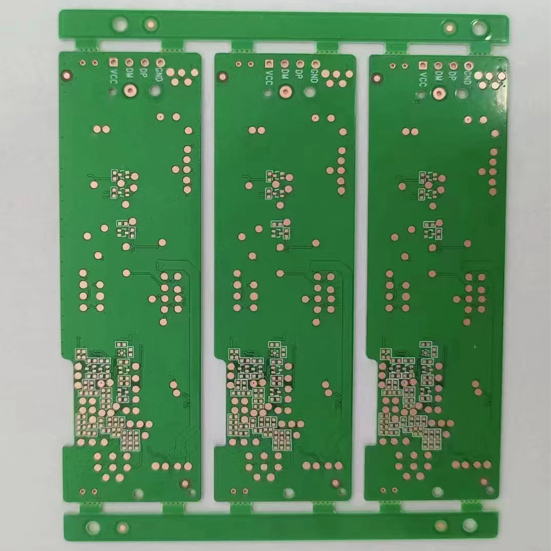

Si rezervirate rokodelski rob?
Ali so MARK točke rezervirane?
Potrebujete uganko?
Koliko plasti je mogoče zagotoviti za nadzor impedance, zaščito signala, celovitost signala, ekonomičnost, dosegljivost?

Ali se velikost tiskane plošče ujema z velikostjo risbe za obdelavo? Ali lahko izpolni zahteve proizvodnega procesa PCB? Ali obstajajo oznake položaja?
Ali obstajajo konflikti med komponentami v dvodimenzionalnih in tridimenzionalnih prostorih?
Ali je postavitev komponent gosta in urejena? Je vse končano?
Ali je mogoče enostavno zamenjati komponente, ki jih je treba pogosto menjati? Ali je vtičnico enostavno priključiti na napravo?
Ali je ustrezna razdalja med termičnim in grelnim elementom?
Ali je enostavno prilagoditi nastavljivi element?
Ali je nameščen radiator, kjer je potrebno odvajanje toplote? Ali je pretok zraka gladek?
Ali je tok signala gladek in so medsebojne povezave najkrajše?
Ali so vtiči, vtičnice itd. v nasprotju z mehansko zasnovo?
Ali je bil upoštevan problem motenj na liniji?

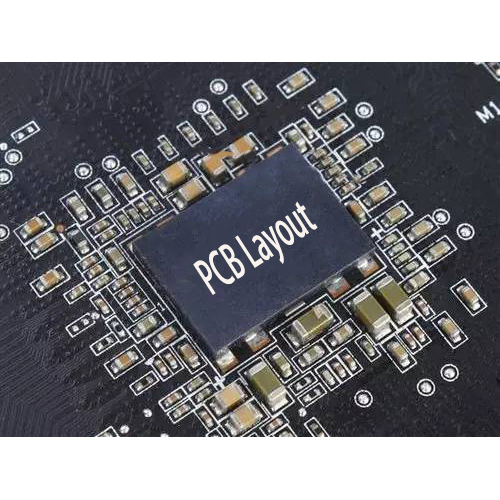

med postavitvijo tiskanega vezja in oba zahtevata obvodni kondenzator blizu svojih napajalnih zatičev, običajno 0,1 µF. Zatič mora biti čim krajši, da se zmanjša induktivna reaktanca sledi, in mora biti čim bližje napravi

x

med postavitvijo PCB. Če je tok razmeroma velik, je priporočljivo zmanjšati dolžino in površino sledi in ne teči po celem polju.
Preklopni šum na vhodu se poveže v ravnino izhoda napajalnika. Preklopni šum cevi MOS izhodnega napajanja vpliva na vhodno napajanje prejšnje stopnje.
Če je na vezju veliko visokotokovnih DCDC, bo prišlo do različnih frekvenc, motenj pri visokem toku in visoki napetosti.
Zato moramo zmanjšati površino vhodnega napajanja, da zadostimo tokovnemu toku. Zato je treba pri postavitvi napajalnika upoštevati, da se izognemo polnemu delovanju vhodnega napajalnika.

V1: Kako preveriti, ali je postavitev tiskanega vezja pravilna?
A1: a) Ali sta velikost tiskanega vezja in velikost obdelave, ki jo zahteva risba, usklajeni.
b ) Ali je postavitev komponent uravnotežena in lepo urejena in ali so bile vse postavitve dokončane.
c ), ali obstajajo konflikti na vseh ravneh. Kot so komponente, okvirji in ali je raven, ki jo je treba zasebno natisniti, razumna.
d ) Ali so običajno uporabljene komponente enostavne za uporabo. Kot so stikala, oprema za vstavljanje vtičnih plošč, komponente, ki jih je treba pogosto menjati itd.
e) Ali je razdalja med toplotnimi in grelnimi komponentami primerna.
f ), ali je odvajanje toplote dobro.
g ), ali je treba upoštevati interferenco linije
V2: Kakšne so veščine nastavitve postavitve PCB?
Zasnova zahteva različne nastavitve mreže na različnih stopnjah. V fazi postavitve je mogoče za postavitev naprave uporabiti velike mrežne točke; za velike naprave, kot so IC-ji in konektorji brez pozicioniranja, je mogoče za postavitev uporabiti natančnost mrežnih točk 50 ~ 100 mil, medtem ko je za upore majhne pasivne komponente, kot so kondenzatorji in induktorji, mogoče postaviti z uporabo mreže 25 mil. Natančnost velikih mrežnih točk olajša poravnavo naprave in estetiko postavitve.
V3: Kakšna so pravila za postavitev PCB?
A3:a ) V normalnih okoliščinah morajo biti vse komponente razporejene na isti strani tiskanega vezja. Le če so zgornje komponente pregoste, je mogoče nekatere naprave z omejeno višino in nizkim nastajanjem toplote, kot so čipni upori in čipni kondenzatorji, postaviti v nižjo plast, SMD IC itd.
b) Pod predpostavko zagotavljanja električne učinkovitosti morajo biti komponente postavljene na mrežo in razporejene vzporedno ali pravokotno druga na drugo, tako da so čedne in lepe. Na splošno prekrivanje komponent ni dovoljeno; razporeditev komponent naj bo kompaktna, komponente pa naj bodo na celotnem tlorisu. Mora biti enakomerno porazdeljen in enakomerne gostote.
c ) Najmanjši razmik med sosednjimi vzorci blazinic različnih komponent na tiskanem vezju mora biti večji od 1 mm.
d), oddaljenost od roba tiskanega vezja običajno ni manjša od 2 mm. Najboljša oblika vezja je pravokotnik, razmerje stranic pa 3:2 ali 4:3. Če je velikost površine vezja večja od 200 mm x 150 mm, je treba upoštevati, da lahko vezje prenese mehansko trdnost.
V4: Kakšen je vrstni red postavitve PCB?
A4: a) Namestite komponente, ki se tesno ujemajo s strukturo, kot so električne vtičnice, indikatorske lučke, stikala, konektorji itd.
b) Namestite posebne komponente, kot so velike komponente, težke komponente, grelne komponente, transformatorji, IC-ji itd.
c) Namestite majhne komponente.
