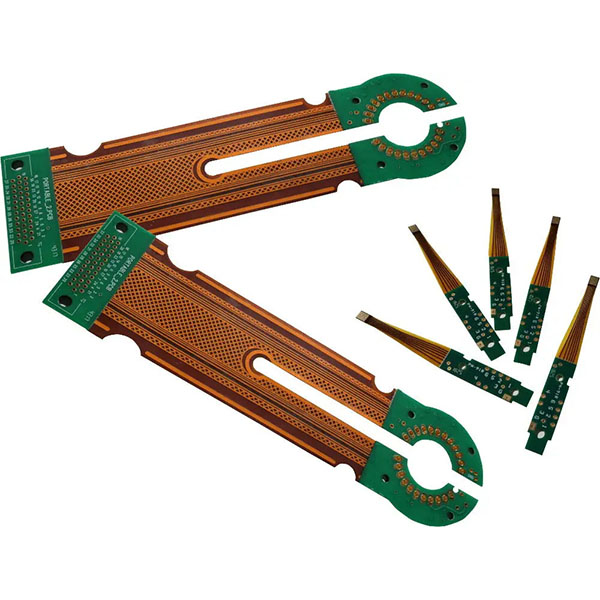

Togo Flex PCB

Lahko ste prepričani, da boste kupili Rigid Flex Pcb v naši tovarni, mi pa vam bomo ponudili najboljše poprodajne storitve in pravočasno dostavo. Rigid-flex PCB je tudi kombinacija PCB z mehko in trdo prevleko.

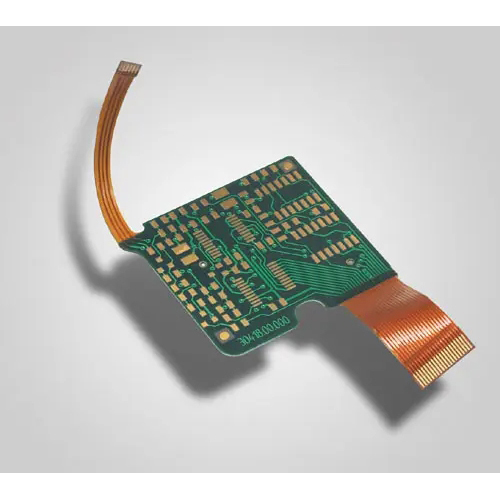

Togo-fleksibilna plošča je kombinacija toge in fleksibilne plošče, ki je tiskano vezje, oblikovano s kombinacijo tanke plasti prožne spodnje plasti in toge spodnje plasti ter njunega laminiranja v komponento.
Fleksibilno-toga tiskana vezja so tiskana vezja, ki združujejo tehnologije fleksibilnega in togega tiskanega vezja. Večina plošč s togimi in fleksibilnimi tiskanimi vezji je sestavljenih iz več plasti fleksibilnih substratov za vezje, ki so zunaj in/ali znotraj pritrjeni na eno ali več togih vezij, odvisno od zasnove aplikacije. Fleksibilne podlage so zasnovane tako, da se trajno upogibajo in se med proizvodnjo ali namestitvijo običajno oblikujejo v krivuljo upogibanja.

Tradicionalno togo-fleksibilno tiskano vezje je sestavljeno iz togih in prožnih substratov, selektivno laminiranih drug na drugega. Struktura je hermetična, metalizacija L tvori prevodno povezavo. Če ima tiskano vezje sprednje in zadnje komponente, je togo-fleksibilno tiskano vezje neke vrste dobra izbira. Če pa so vsi sestavni deli na isti strani, potem je bolj ekonomično uporabiti dvostransko fleksibilno ploščo s plastjo ojačitve FR4 na hrbtni strani.
Rigid-Flex PCB načrtovanje je bolj zapleteno kot tipično togo okolje plošč, ker so plošče zasnovane v 3D prostoru, kar zagotavlja tudi večjo prostorsko učinkovitost. Z zmožnostjo oblikovanja upogljivih togih vezij v 3D je možno sukati, zlagati in valjati substrat upogljive plošče, da dosežete obliko, ki je potrebna za končno embalažo aplikacije.
Rigid-flex PCB ponuja široko paleto aplikacij od pametnih naprav do mobilnih telefonov in digitalnih fotoaparatov. Togo-fleksibilna izdelava PCB se vse bolj uporablja v medicinskih napravah, kot so srčni spodbujevalniki, da se zmanjša njihova velikost in teža. Enake prednosti ima uporaba rigid-flex tiskanih vezij, ki se lahko uporabljajo v inteligentnih krmilnih sistemih.
V potrošniških izdelkih upogljivo toge PCB plošče ne le povečajo izkoristek prostora in zmanjšajo težo, ampak tudi močno izboljšajo zanesljivost z odpravo številnih potreb po spajkanih spojih in krhkem, lomljivem ožičenju, ki je nagnjeno k težavam pri povezovanju. To je le nekaj primerov, toda PCB-ji Rigid-Flex so lahko uporabni za skoraj vse napredne električne aplikacije, vključno s testno opremo, orodji in avtomobili.

Togo tiskano vezje je nova vrsta tiskanega vezja, ki ima tako vzdržljivost kot togo tiskano vezje kot prilagodljivost upogljivega tiskanega vezja. Med vsemi vrstami tiskanega vezja je kombinacija togega in prilagodljivega najbolj odporna na težka okolja.
a) Industrijska uporaba – industrijska uporaba vključuje fleksibilna toga tiskana vezja, ki se uporabljajo v industrijskih, vojaških in medicinskih aplikacijah. Večina industrijskih delov zahteva lastnosti, kot so natančnost, varnost in odpornost na poškodbe. Zato so lastnosti, ki se zahtevajo za togo-fleksibilne PCB-je, visoka zanesljivost, visoka natančnost, nizka izguba impedance, popolna kakovost prenosa signala in vzdržljivost. Vendar pa je zaradi velike kompleksnosti postopka proizvodnja nizka, cena na enoto pa precej visoka.
b) Mobilni telefon - Togo-fleksibilna PCB aplikacija v mobilnem telefonu, tečaji, modul kamere, tipkovnica in RF modul zložljivega mobilnega telefona so pogosti. Prednosti uporabe togih in fleksibilnih vezij v mobilnih telefonih so, prvič, integracija komponent v mobilni telefon in, drugič, upoštevanje količine oddanega signala. Trenutno se v izdelkih mobilnih telefonov togo-fleksibilna vezja uporabljajo za zamenjavo prvotne kombinacije dveh konektorjev in upogljivih vezij. Ti izdelki so zelo stabilni in zelo cenjeni. Po drugi strani pa se je zaradi priljubljenosti telefonov s kamero in integracije multimedijskih in informacijskih funkcij v mobilne telefone povečal obseg prenosa notranjega signala mobilnih telefonov, zato se je pojavila potreba po modularnosti.
c) Potrošniški elektronski izdelki. Med potrošniškimi izdelki DSC in DV predstavljata razvoj togih in fleksibilnih PCB-jev, ki jih je mogoče obravnavati na dveh glavnih področjih: "zmogljivost" in "struktura". Kar zadeva zmogljivost, lahko togo-fleksibilno tiskano vezje poveže različne toge plošče in komponente tiskanega vezja v 3D, tako da se lahko skupna uporabna površina tiskanega vezja poveča z enako gostoto linij, kar lahko relativno izboljša njegovo zasnovo vezja. kapacitivnosti ter zmanjšajte mejo prenosa kontaktnega signala in razliko v stopnji napak pri sestavljanju. Po drugi strani, ker je tiskano vezje Rigid-Flex lahko in tanko, lahko upogne ožičenje, kar ima pomembne prednosti v smislu zmanjšanja velikosti in teže.
d) Avtomobili - uporaba togo-fleksibilnega vezja v avtomobilih, običajno uporabljeni gumbi, povezani z matično ploščo na volanu, povezava med zaslonom avtomobilskega video sistema in nadzorno ploščo, delujoča povezava avdio ali funkcijskih tipk na stranskih vratih in sistemu radarske slike za vzvratno vožnjo, senzorju (vključno s kakovostjo zraka, temperaturo in vlažnostjo, posebnim nadzorom plina itd.), komunikacijskemu sistemu vozila, satelitski navigaciji, nadzorni plošči zadnjih sedežev in priključni plošči sprednjega krmilnika, zaznavanju videza vozila sistem. itd.

velikosti in oblike, jih je mogoče prilagoditi različnim aplikacijam, imajo boljšo mehansko stabilnost, boljšo zmogljivost v težkih okoljih, jih je enostavno izdelati in testirati, togi-flex PCB-ji so idealni za prototipe PCB-jev.

V1: Ali ste proizvajalec togo-flex PCB?
A1: Da, smo proizvajalec PCB Rigid-Flex, če imate zahteve, lahko PCB Rigid-Flex prilagodimo za različne priložnosti. Obrnite se na pcb@jbmcpcb.com.
